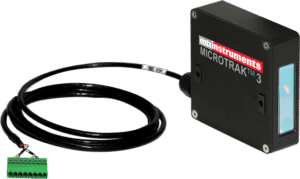

MicroTrak 3: 1D激光位移传感器
- 测量速度高达40000 /秒。
- 最新CMOS传感器技术-优于竞争对手的线性度
- 精确和可重复的测量从高度反射到暗淡的表面
- 高光和玻璃模型可用
- 配置/采集软件,DLL,可用的Labview驱动程序在数据收集和处理方面提供了极大的灵活性
- 自动增益电路-自动确定和调整不同类型表面所需的理想激光功率

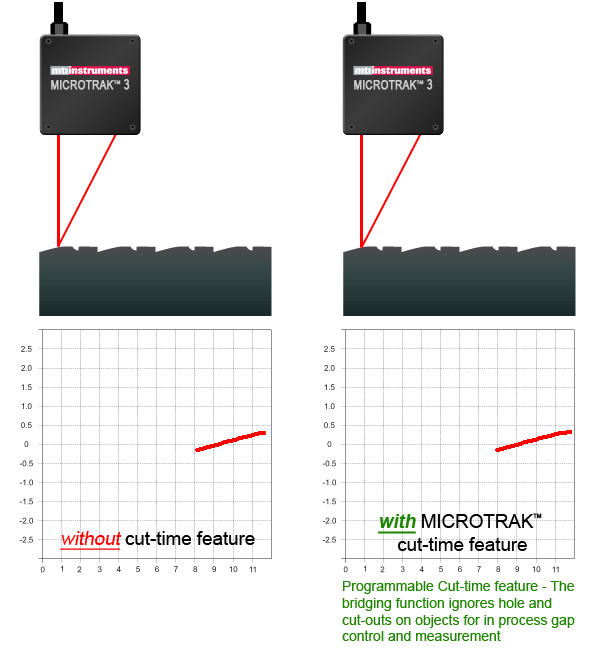

- 可编程Cut-time特性-在过程间隙控制和测量中,桥接功能忽略物体上的孔和切口
- 不需要控制器-内置5色位置指示器决定标称激光间隙设置和距离放置,不需要控制器
- 双输出-模拟和数字(RS-485和USB)
- 与Microtrak 3绑定基本支持软件-使用您的PC监控差距在实时和控制设置参数
- 数据导出—获取的数据可以以支持广泛的。csv格式存储
- 软件兼容支持Windows XP, Vista, Windows 7和Windows 8
- 8种不同的对峙模型-从25mm增加到300mm测量范围从2mm到200mm。分辨率下降到0.04µm
产品信息 | 技术规格 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
P / N | 模型 | 测量范围 | 精度 | 最小范围。 | 对峙 | 决议 | 噪音 | 光斑大小 | 接口 | 类型 | 频率响应 | 请求的信息 |
8000 - 6471 | lts - 025 - 02 | 2毫米(0.08”) | 无线光通信的0.03% | 23.75毫米(0.93 ") | 25毫米(0.98”) | 0.038µm | 0.325µm RMS | 30µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 025 - 02 |
8000 - 6472 | lts - 025 - 04 | 4毫米(0.16”) | 无线光通信的0.03% | 22.5毫米(0.88 ") | 25毫米(0.98”) | 0.076µm | 0.650µm RMS | 30µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 025 - 04 |
8000 - 6473 | lts - 050 - 10 | 10毫米(0.39”) | 无线光通信的0.03% | 43.75毫米(1.71 ") | 50毫米(1.95”) | 0.191µm | 1.625µm RMS | 36µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 050 - 10 |
8000 - 6474 | lts - 050 - 20 | 20毫米(0.78”) | 无线光通信的0.03% | 37.5毫米(1.46 ") | 50毫米(1.95”) | 0.382µm | 3.250µm RMS | 36µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 050 - 20 |
8000 - 6475 | lts - 120 - 20 | 20毫米(0.78”) | 无线光通信的0.03% | 107.5毫米(4.19 ") | 120毫米(4.68”) | 0.382µm | 3.25µm RMS | 100µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 120 - 20 |
8000 - 6476 | lts - 120 - 40 | 40毫米(1.56”) | 无线光通信的0.03% | 95毫米(3.71”) | 120毫米(4.68”) | 0.763µm | 6.5µm RMS | 100µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 120 - 40 |
8000 - 6477 | lts - 200 - 100 | 100毫米(3.9”) | 无线光通信的0.03% | 137.5毫米(5.36 ") | 200毫米(7.8”) | 1.907µm | 16.5µm RMS | 100µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 200 - 100 |
8000 - 6478 | lts - 300 - 200 | 200毫米(7.8”) | 无线光通信的0.03% | 175毫米(6.83”) | 300毫米(11.7”) | 3.815µm | 32.5µm RMS | 130µm | RS485, USB | 红色激光,3R激光级 | 20千赫 | 请求的信息美信lts - 300 - 200 |
没找到你要找的东西?MTI提供定制的解决方案更多信息关于MTI的定制解决方案 |
行业 | 测量类型 | 应用程序 |
---|---|---|
汽车 | 表面 | 变矩器 |
汽车 | 深度 | 用1D激光传感器检测轮胎胎面 |
汽车 | 厚度 | 金属板监控 |
运输 | 表面 | 路面质量 |
工业 | 维 | 水泥板质量控制 |
工业 | 厚度 | 挤出机模具平面度 |
工业 | 维 | 砌块填筑高度 |
航空/航天 | 振幅 | 喷气涡轮叶片振动 |
配件
P / N | 图像 | 模型 | 产品描述 |
---|---|---|---|
8000 - 6725 | FS-5 | 激光头安装和定位器夹具 | |
8000 - 6431 | FS6-1 | 直角支架用于25/50型号 | |
8000 - 6432 | FS6-2 | 直角支架用于120/200/300头模型 | |
8000 - 6925 | 电力供应 | DIN安装(包括电源线和24VDC线束) | |
8000 - 6227 | 数字显示 | 2通道(包括线束和24VDC仪表) | |
8000 - 6782 | BNC到卡套连接器 | 允许方便地连接到作用域和数据集 | |
2100 - 2086 | 交配连接器设置 | 插头和接收器(8a, 160 V, 8,螺距:3.81 mm,螺丝连接) | |
8000-6923-001 | 扩展电缆 | 1米 | |
8000-6923-002 | 扩展电缆 | 2米 | |
8000-6923-005 | 扩展电缆 | 5米 |
